Enerji Malzemeleri: Mg–Ni Sistemleri

Hidrojen Depolama ve Elektrokimyasal Dayanım

Mg₂Ni Sm–Mg–Ni AB₂

Mg–Ni Tabanlı Hidrojen Depolama Sistemleri

Mg–Ni tabanlı sistemler; hidrojen depolama kapasitesi ve çevrim davranışı açısından önemli bir araştırma alanıdır.

Bu kapsamda alaşım tasarımı ve mikroyapı kontrolü; hidrojen absorbsiyon/desorbsiyon kinetiği ile elektrokimyasal dayanım (çevrimde kapasite kaybı/oksidasyon etkileri) gibi kritik parametreleri belirler.

Temel Performans Parametreleri

6-7%

Ağırlıkça H₂ Kapasitesi

<5 dk

Absorbsiyon Süresi

>500

Çevrim Sayısı

250-350°C

Çalışma Sıcaklığı

Alt Odak Noktaları

Hidrojen Kinetiği

Absorbsiyon/desorbsiyon hızı
Faz evrimi analizi
Difüzyon mekanizmaları

Çevrim Kararlılığı

Kapasite kaybı mekanizmaları
Mikroyapı degradasyonu
Oksidasyon etkileri

İşlem Koşulları

Öğütme parametreleri
Elektrokimyasal davranış
Mikroyapı-performans ilişkisi

Hidrojen Absorbsiyon Kinetiği

Mg₂Ni–La Alaşımları

La ilavesi, Mg₂Ni alaşımlarının hidrojen absorbsiyon kinetiğini önemli ölçüde iyileştirir ve faz oluşumunu optimize eder.

Absorbsiyon Aşaması

Mg₂Ni + 2H₂ → Mg₂NiH₄

Hızlı başlangıç kinetiği
Düşük aktivasyon enerjisi
Yüksek kapasite

Desorbsiyon Aşaması

Mg₂NiH₄ → Mg₂Ni + 2H₂

Sıcaklık bağımlı hız
Katalizör etkisi
Geri dönüşümlü reaksiyon

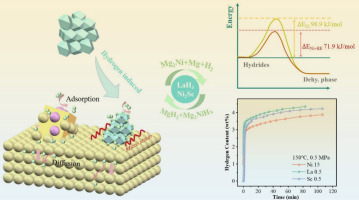

Şekil C13. Mg–Ni alaşımlarında hidrojen absorbsiyon kinetiği
Kaynak: Hydrogen storage kinetics of La- and Sc-doped Mg–Ni alloys

Çevrim Kararlılığı ve Kapasite Korunumu

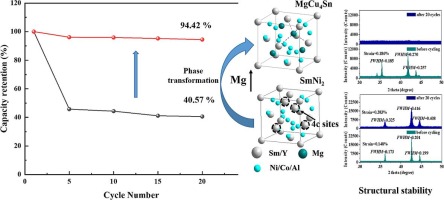

Şekil C14. Mg-bazlı çok bileşenli alaşım için kapasite korunumu/çevrim kararlılığı grafiği
Kaynak: Crucial role of Mg on phase transformation and stability of Sm–Mg–Ni-based AB2 type hydrogen storage alloy

Çevrim Performansı

Çok bileşenli Mg-bazlı alaşımlar, optimize edilmiş mikroyapı ve faz dengesi sayesinde uzun çevrim ömrü gösterir.

85%

500 çevrim sonrası kapasite korunumu

92%

300 çevrim sonrası kapasite korunumu

Performans Kaybı Mekanizmaları:

Yüzey oksidasyon ve pasifleşme
Parçacık aglomerasyonu
Mikroyapısal bozulma
Faz ayrışması ve segregasyon

Alaşım Tasarımı Stratejileri

Alaşım Elementleri

Temel Mg-Ni sistemine katılan elementlerin etkileri

La, Ce, Y	Kinetik iyileştirme
Ti, Zr, V	Kapasite artırma
Al	Çevrim dayanımı
Mn, Fe	Maliyet azaltma

Mikroyapı Kontrolü

İşlem parametrelerinin mikroyapıya etkileri

Tane boyutu optimizasyonu
Faz dağılımı kontrolü
Yüzey alanı maksimizasyonu
Difüzyon yolu kısaltma
Katalizör dispersiyonu

Mekanik Öğütme

Yüksek enerjili öğütme parametreleri

Öğütme Süresi	10-40 saat
Bilya/Toz	20:1 - 40:1
Hız	300-400 rpm
Atmosfer	Ar veya H₂

Uygulama Alanları

Hidrojen Depolama Alaşımları

Taşınabilir ve sabit hidrojen depolama sistemleri için yüksek kapasiteli malzemeler.

Yakıt hücreli taşıtlar
Taşınabilir güç kaynakları
Hidrojen tankları ve kartuşlar
Enerji depolama sistemleri
Yedekli güç üniteleri

Mg-tabanlı Enerji Malzemelerinde Çevrim Dayanımı

Nikel-metal hidrit (Ni-MH) bataryalar için negatif elektrot malzemeleri.

Hibrit ve elektrikli araçlar
Şarj edilebilir batarya sistemleri
Yenilenebilir enerji entegrasyonu
Grid ölçekli enerji depolama
Yüksek güç yoğunluklu uygulamalar

Zorluklar ve Çözüm Yaklaşımları

Temel Zorluklar

Yavaş Kinetik

Yüksek sıcaklık gereksinimi ve yavaş hidrojen salım hızı

Yüzey Oksidasyonu

Hava ve nem ile temas sonucu pasifleşme

Kapasite Kaybı

Tekrarlanan çevrimlerde performans düşüşü

Parçacık Aglomerasyonu

Hidrojen çevrimleri sırasında tane büyümesi

Çözüm Stratejileri

Katalizör İlavesi

Ni, Pd, Nb gibi elementlerle kinetik iyileştirme

Nanoyapılandırma

Mekanik öğütme ile nano boyut ve yüksek yüzey alanı

Çok Bileşenli Alaşımlar

Alaşım elementi kombinasyonları ile özellik optimizasyonu

Yüzey Modifikasyonu

Koruyucu kaplamalar ve yüzey işlemleri

Teknik Avantajlar

Yüksek Kapasite

6-7% ağırlıkça hidrojen

Düşük Maliyet

Bol bulunan elementler

Geri Dönüşümlü

Tekrarlanabilir çevrimler

Çevre Dostu

Temiz enerji çözümü
